底座滑动块技术解析：锡青铜镶嵌石墨自润滑原理与应用指南

摘要：
本文详细解析底座滑动块（自润滑石墨青铜滑块）的材料特性、工作原理及工业应用。重点探讨锡青铜基体与固体石墨镶嵌技术如何实现无油自润滑，分析其在重载、低速及高温工况下的性能优势，并为机械设计师提供选型与维护建议。

一、 引言：机械结构中的“隐形关节”

在现代机械装备的庞大躯体中，除了高速旋转的主轴和精密复杂的液压系统，还有一种看似不起眼却至关重要的部件——底座滑动块。无论是注塑机巨大的合模机构，还是矿山机械沉重的摆动臂，亦或是水利工程中的巨型闸门，都需要依靠滑动块来实现部件间的平稳相对运动。

传统的滑动摩擦副往往依赖油脂润滑，但在恶劣工况下，油脂容易流失、挥发或变质，导致维护成本高昂甚至引发设备故障。为了解决这一痛点，采用“锡青铜镶嵌石墨”工艺的自润滑滑块应运而生。这种底座滑动块集成了金属的高强度与石墨的润滑特性，实现了“无油、免维护、长寿命”的工程目标，正逐渐成为高端装备制造的首选摩擦副解决方案。

二、 材质解构：锡青铜与石墨的完美协同

底座滑动块的性能核心在于其材料构成。它并非单一材料，而是一种典型的“金属基固体润滑复合材料”。

1. 锡青铜基体：坚固的承载体

滑块的基体通常采用高强度锡青铜（如ZCuSn5Pb5Zn5或ZCuSn10Pb1等牌号）。

• 力学性能： 锡青铜以其优异的耐磨性和较高的机械强度著称。相比普通黄铜，锡青铜具有更高的硬度和抗疲劳强度，能够承受巨大的挤压应力（通常许用比压可达数十兆帕）。

• 减摩特性： 铜合金本身具有一定的减摩作用，且质地相对较软，对对偶件（如导轨、活塞杆）具有保护作用，避免硬对硬摩擦产生的咬死现象。

• 耐腐蚀： 锡青铜在大气、淡水及部分工业介质中具有良好的耐腐蚀性，适用于户外或潮湿环境。

2. 镶嵌石墨：固体的润滑剂

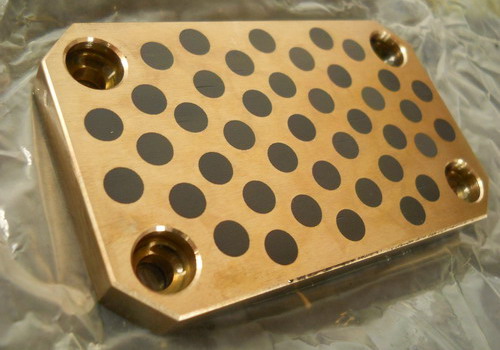

在锡青铜基体上，按照特定的排列规则（如菱形、圆形分布），钻出盲孔并压入石墨棒（或含石墨的复合润滑剂）。

• 润滑机理： 石墨具有层状晶体结构，层间结合力极弱，极易剪切滑移，因而摩擦系数极低（通常在0.05-0.15之间）。

• 适应性： 与润滑油不同，石墨润滑不依赖流体动力油膜，因此在低速、往复运动频繁、无法建立油膜的工况下依然有效。

• 耐温性： 石墨在400℃以上依然保持稳定的润滑性能，甚至能在真空中工作，这是任何油脂都无法比拟的。

三、 工作原理：自润滑转移膜的形成

底座滑动块为何能实现“无油自润滑”？其背后是摩擦学中经典的“转移膜”理论。

当滑块开始工作时，镶嵌在锡青铜基体中的石墨柱在摩擦力的作用下，其表面分子会逐渐剥落并附着在对偶件表面。随着运动的持续，这些石墨微粒会在摩擦界面上形成一层致密、定向排列的固体润滑膜。

这层薄膜将原本的“金属-金属”直接接触，转变为“石墨-石墨”的摩擦，极大降低了摩擦系数和磨损率。同时，由于石墨分布在基体盲孔中，就像一个个“微型润滑剂仓库”，能够持续向摩擦表面补充石墨微粒，保证全寿命周期的润滑效果。

在此过程中，嘉兴固润等专业厂家通过对石墨颗粒度、压入密度及排列面积比的精密计算，确保润滑膜的生成速度与消耗速度达到最佳平衡，从而保证了产品在数万次往复运动中无需加油即可稳定运行。

四、 核心优势：为何选择石墨青铜滑块？

结合网络搜索与行业应用数据，底座滑动块（锡青铜镶嵌石墨）相比传统滑动副具有显著优势：

1. 彻底免除维护

这是最直接的经济效益。在许多高空、水下或封闭式机械结构中，人工注油极其困难甚至不可能。石墨滑块无需加油，彻底解决了“加油难”的问题，大幅降低了设备运维成本。

2. 极强的环境适应性

• 耐高温： 适用于冶金、玻璃机械等高温部位，不会因高温导致油脂碳化失效。

• 耐低温： 在极寒地区，油脂会凝固卡死，而石墨无此弊端。

• 耐水冲刷： 在水利闸门、船舶机械中，水流会迅速冲走油脂，而石墨镶嵌在金属内部，不受水流影响。

• 防尘防污： 油脂容易吸附灰尘形成磨粒，加剧磨损；石墨干摩擦则无此顾虑。

3. 高承载与抗冲击

锡青铜基体提供了强大的抗压能力。相比工程塑料轴承，金属基体更能承受巨大的冲击载荷，不易发生弹性变形，保证了机构的位置精度。

五、 典型应用场景深度剖析

底座滑动块的应用领域极为广泛，几乎涵盖了国民经济的各个支柱产业。

1. 注塑机与橡胶机械

注塑机的合模机构与移模机构，是滑块应用的典型场景。此处往复运动频繁、负载巨大，且由于高温和胶料产生的挥发性气体，环境较为恶劣。采用嘉兴固润生产的锡青铜石墨滑块，不仅能避免油污污染制品，还能保证模具闭合的精准定位，是众多整机厂的标配方案。

2. 水利水电工程

水轮机导叶轴承、大型弧形闸门支铰、启闭机滑块等部位，长期浸泡在水中或处于水下工作。传统油脂润滑不仅污染水体，且易被冲刷流失。石墨青铜滑块利用水作为辅助冷却介质，展现出极佳的耐磨性，是绿色水电建设的理想选择。

3. 工程机械与矿山机械

挖掘机、起重机的动臂关节，破碎机的肘板座，矿车的转向架等，常年处于高粉尘、高负荷、低转速的工况。镶嵌石墨滑块能够有效抵抗硬质颗粒的磨损，并在剧烈震动下保持润滑稳定性。

4. 模具导轨与精密机床

在大型冲压模具的导轨板设计中，为了防止润滑油污染板料或影响脱模，常采用自润滑滑块。其精度高、运行平稳，有效延长了导柱和模具的使用寿命。

六、 选型、安装与质量控制要点

为了充分发挥底座滑动块的性能，在选型与使用中需注意以下几点：

1. 对偶件的要求

为了获得最佳的摩擦学性能，与滑块配合的导轨或轴表面硬度建议在HRC45以上，表面光洁度Ra0.4~Ra1.6之间。良好的表面质量有利于石墨转移膜的快速形成。

2. 安装工艺

滑块通常采用螺钉固定或过盈配合安装在底座孔中。在安装嘉兴固润的产品时，建议配合少量装配用润滑脂（仅用于辅助初期跑合），以缩短磨合期，让石墨润滑膜尽快覆盖表面。切勿使用含有硬质颗粒的润滑剂，以免嵌入石墨孔中堵塞润滑源。

3. 质量甄别

优质的锡青铜石墨滑块，肉眼观察应具备以下特征：

• 基体色泽均匀，无砂眼、气孔等铸造缺陷。

• 石墨柱镶嵌牢固，边缘无缝隙，表面平整度好。

• 摩擦面加工精度高，尺寸公差严格。
  选择具备正规铸造资质和精加工能力的供应商，是保障设备安全运行的关键。

七、 结语

底座滑动块作为机械结构中的基础元件，其技术进步见证了材料科学在摩擦学领域的深耕。锡青铜镶嵌石墨技术，通过“金属强基、石墨润滑”的巧妙组合，成功解决了重载、低速、恶劣环境下的润滑难题，为现代装备的可靠性提升做出了重要贡献。

随着工业4.0和智能制造的推进，对基础零部件的无油化、长寿命要求将越来越高。对于工程师而言，深入理解石墨青铜滑块的材料特性与应用边界，合理选型与布局，将是提升设备核心竞争力的重要一环。未来，嘉兴固润将持续优化材料配方与加工工艺，推动中国基础零部件向更高水平迈进。
