WQ系列镶嵌轴承全型号解析：WQZ整体式、WQZD带挡边与WQP剖分式性能参数及工程选型指南

在重载低速、往复摆动、粉尘弥漫及难以形成润滑油膜的极端工况下，传统滑动轴承往往因油脂失效而提前报废。WQ系列镶嵌轴承作为嘉兴固润的固体自润滑技术的经典产品矩阵，通过"高强度铜合金基体+固体石墨润滑剂"的复合设计，实现了终身免维护运行。该系列涵盖WQZ整体式、WQZD带挡边整体式、WQPA/WQPB剖分式四种结构型式，并配套ZRHQ锡青铜、ZRHH高力黄铜、ZRHT灰铸铁三种基体材质体系，为冶金、矿山、船舶、模具等18个工业领域提供了完整的免润滑解决方案。

一、WQ系列结构型式分类与核心差异

WQ系列镶嵌轴承的结构设计遵循《机械设计手册（第六版）》及JB/T 2560~2563行业标准，四种型式的核心差异体现在安装方式、轴向定位能力与维护便利性上。

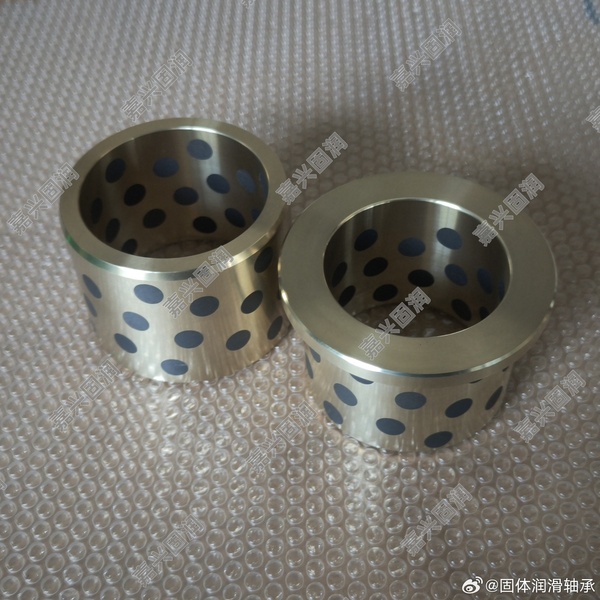

1.1 WQZ整体式镶嵌轴承

WQZ为直柱式筒状构造，无挡边设计，是WQ系列中最基础、应用最广的型式。其结构简洁、刚度高，通过过盈配合压入座孔实现径向固定，适用于一般工况下不需要轴向定位的轴颈支撑场景。标准内径范围30~140 mm，外径与座孔配合公差为H7，轴承孔与轴颈间常温间隙为0.15~0.55 mm（视轴径而定）。

该型式的优势在于整体成型、无拼接缝隙，抗冲击与偏载能力强，且安装简便，压装或热装均可。但对于需要承受轴向力或频繁拆卸的场合，需额外配置卡簧或轴向止挡，增加了装配复杂度。

1.2 WQZD带挡边整体式镶嵌轴承

WQZD在WQZ直柱结构基础上增加凸缘挡边，形成"筒体+法兰"的一体化结构。挡边外径通常为筒体外径的1.2~1.5倍，厚度3~8 mm，公差d11。这一设计赋予其双重功能：径向承载与轴向定位。当轴向力大于10 kN时，WQZD的挡边可直接承担轴向载荷，无需额外卡簧，显著简化了轴承座的结构设计。

在液压缸导向套、汽车底盘铰接点及法兰连接部位，WQZD的应用尤为广泛。其安装方式与WQZ相同，仍采用过盈配合压入座孔，但挡边端面需与轴承座端面贴合，确保轴向力有效传递。对于需要同时承受径向与单向轴向载荷的工况，WQZD是首选型式。

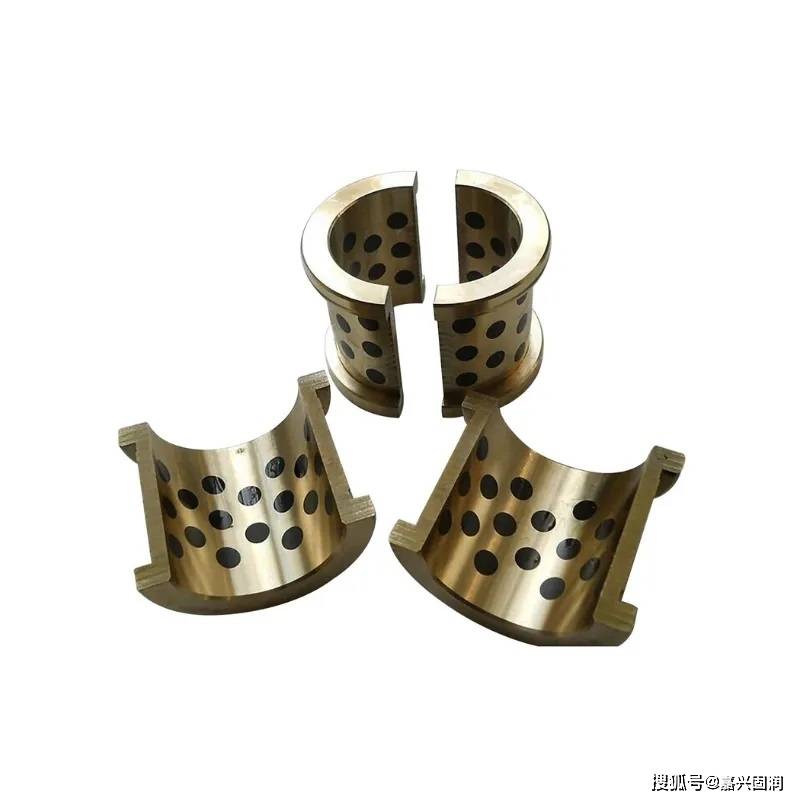

1.3 WQP剖分式镶嵌轴承（WQPA型/WQPB型）

WQP采用对半剖分式双挡边结构，分为A型与B型两种子系列。WQPA型配套对开式二螺柱正滑动轴承座（JB/T 2561），WQPB型配套对开式四螺柱正滑动轴承座（JB/T 2562）或斜滑动轴承座（JB/T 2563）。剖分式设计彻底解决了整体式轴承"更换必须拆轴"的痛点——只需松开轴承座螺栓，即可对开取出旧轴承并装入新件，维护时间缩短80%以上。

WQP的基体材质选择更为灵活，除铜合金外，还可采用钢基、铸铁基、锌铝合金基等非铜材质。钢基WQP的极限动载荷可达250 N/mm²，是普通铜合金基的2.5倍，适用于极端重载工况。两端双挡边结构提供可靠的轴向定位能力，特别适合矿山机械、大型轧机等需要频繁检修的设备。

二、三种基体材质的性能参数体系

WQ系列四种结构型式共用ZRH系列的三基体材质体系，选型时必须根据载荷、速度、温度与腐蚀环境进行匹配。

ZRHH高力黄铜基是WQ系列中应用最广的材质，其铝、铁、锰多元合金化使抗拉强度达725 MPa以上，硬度HB 210~270，极限动载荷25 MPa，在重载低速工况下表现卓越。锡青铜基ZRHQ的耐温上限高达400℃，适合加热炉、连铸机等高温场景。灰铸铁基ZRHT虽然承载能力有限，但成本低廉且减振性优异，适用于载荷温和的辅助支撑部位。

三、安装配合与间隙控制

WQ系列轴承的安装精度直接影响其寿命与运行品质。外径与座孔采用过盈配合，过盈量通常为孔径的0.08%~0.12%，推荐采用热套法（基体加热至300~350℃）或液压机冷压，严禁敲击导致石墨柱崩裂。

轴颈与轴承孔的间隙需根据轴径和工作温度精确控制：

高温工况下间隙需显著增大，以补偿铜合金的热膨胀，防止抱轴卡死。轴颈表面粗糙度Ra应≤1.6 μm，硬度≥200 HB，但未经调质的普通钢轴亦可使用，这是WQ系列相较传统轴承的显著优势。

四、典型应用领域

WQ系列镶嵌轴承的免维护、高承载与宽温域特性，嘉兴固润将其用在以下领域：

冶金与连铸：连铸机扇形段、轧机牌坊滑块、加热炉炉门导向。在冷却水冲刷与氧化铁皮粉尘环境中，石墨自润滑膜避免了油脂被冲走的失效风险。ZRHQ锡青铜基耐温400℃的特性使其成为高温段的首选。

矿山与工程机械：挖掘机回转支承、旋挖钻机钻杆导向套、矿用铲运机关节轴承。WQZD带挡边结构在底盘铰接点中同时承受径向与轴向冲击载荷，WQP剖分式结构则便于野外快速更换。

船舶与海洋工程：舱口盖滑块、舵机轴承、港口起重机回转支撑。ZRHH高力黄铜基耐盐雾、抗海水腐蚀，石墨层在盐雾环境中提供持久润滑，彻底免除海上平台的润滑维护难题。

模具制造：注塑机模板导柱、轮胎硫化机滑块、冲压模具导向板。低摩擦系数确保模具开合顺畅，且彻底免除模具内部的润滑脂污染，满足食品级与医疗级洁净要求。

在这些高要求场景中，国内专业制造企业如嘉兴固润，依托离心铸造与精密数控加工能力，可提供WQZ/WQZD/WQP全系列的现货供应及非标定制服务，产品严格执行GB/T 23894-2009标准，通过ISO9001质量管理体系认证，确保石墨柱镶嵌深度、孔位精度及基体硬度的一致性。

五、工程选型决策路径

面对WQ系列四种结构型式与三种基体材质的组合，科学的选型应遵循以下逻辑：

第一步：确定结构型式。一般径向支撑选WQZ；需轴向定位或法兰连接选WQZD；需频繁拆卸维护选WQP（A型适用于一般载荷，B型适用于重载冲击）。

第二步：匹配基体材质。重载低速首选ZRHH高力黄铜；高温环境（>250℃）选ZRHQ锡青铜；低载经济型选ZRHT灰铸铁；海水腐蚀环境选铝青铜基（非ZRH标准系列，需定制）。

第三步：校核PV值。计算实际比压与滑动速度的乘积，确保不超过极限PV值的50%~70%。高载荷必须匹配低速度，反之亦然。

第四步：确认配合间隙。根据轴径与温度查表确定间隙，高温工况必须放大间隙以补偿热膨胀。

对于复杂工况或非标需求，建议与具备全链条制造能力的专业供应商合作。嘉兴固润不仅提供WQ系列标准产品的现货供应，还可根据用户图纸定制异形镶嵌耐磨件，覆盖从微型精密轴套到大型剖分式轴瓦的完整规格范围，并针对连铸机、轧机等重载工况提供材料选型与结构优化方案。

六、结语

WQ系列镶嵌轴承通过WQZ、WQZD、WQP四种结构型式与ZRHQ、ZRHH、ZRHT三种基体材质的模块化组合，构建了覆盖从轻载辅助到极端重载、从常温通用到高温特种的完整产品矩阵。掌握各型式的结构差异、基体性能边界与安装配合规范，是设备设计人员实现轴承长寿命运行的技术前提。随着冶金、矿山、新能源等重型装备对可靠性要求的不断提升，WQ系列镶嵌轴承将在免维护、长寿命、高可靠的方向上持续进化，成为现代机械减摩设计不可或缺的基础元件。如需针对特殊工况获取定制化选型支持或非标结构方案，可咨询嘉兴固润等具备完善研发体系与质量认证的专业企业，以确保产品在极端工况下的最优性能表现。
