石墨镶嵌青铜自润滑轴承技术全解：从材料机理到重载工况应用指南

在重型机械、水利水电、矿山设备及冶金连铸等极端工况领域，传统油润滑轴承常因密封失效、高温碳化或维护困难而提前报废。此时，石墨镶嵌青铜自润滑轴承（Solid Lubricant Embedded Bronze Bearing）凭借其“免维护、高承载、耐极端环境”的核心优势，成为关键摩擦副的首选解决方案。本文基于行业权威技术资料《SELF-LUBRICATING BEARINGS - BRONZE WITH GRAPHITE》，系统解析该产品的材料体系、工作原理、性能边界及工程选型要点，为高端装备可靠性设计提供技术支撑。

一、 产品定义与核心结构

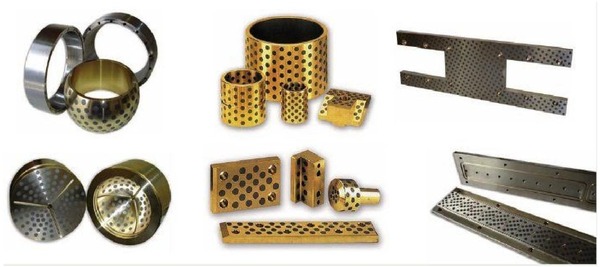

石墨镶嵌青铜自润滑轴承属于金属基固体润滑复合材料，其结构由两部分构成：

• 高强度铜合金基体：通常采用高力黄铜（如ZCuZn25Al6Fe3Mn3）、铝青铜（ZCuAl10Fe3）或锡青铜（ZCuSn10P1），通过离心铸造或连续铸造获得致密组织，承担全部机械载荷并提供导热通路；

• 固体润滑剂嵌入体：以高纯石墨为主，辅以MoS₂、PTFE或金属硫化物，按特定阵列（螺旋形、直线形或交叉形）压入基体预留孔中，体积占比通常为20%–30%。

这种“硬基体+软润滑”的复合设计，使轴承在无油条件下仍能形成稳定转移膜，实现低摩擦、长寿命运行。嘉兴固润 在该类产品制造中，严格控制基体孔隙率与润滑剂填充密度，确保两者界面结合牢固，避免运行中润滑剂脱落导致的磨粒磨损。

二、 自润滑作用机理深度解析

该轴承的润滑并非依赖外部供油，而是通过以下三重机制协同实现：

1. 初始润滑阶段：新轴承启动时，嵌入的石墨柱直接接触对偶轴，凭借石墨层间弱范德华力产生低剪切阻力，摩擦系数μ≈0.15–0.20；

2. 转移膜形成阶段：运行数小时后，石墨微粒在摩擦热与压力作用下向轴表面转移，形成厚度约1–5 μm的连续润滑膜，μ降至0.08–0.12；

3. 动态再生阶段：当局部膜破损时，基体中新暴露的石墨继续补充，实现“自修复”。此过程可持续数万小时，直至润滑剂耗尽。

值得注意的是，石墨的润滑效果高度依赖环境湿度。在干燥惰性气氛中，其摩擦性能显著下降；而在空气或含水环境中，水分子吸附于石墨边缘，增强层间滑移能力。因此，对于真空或干燥氮气工况，需改用MoS₂或银基润滑剂。嘉兴固润 针对特殊环境开发了多配方润滑体系，确保产品在各类介质中均保持稳定摩擦学行为。

三、 关键性能参数与使用边界

该产品典型性能如下：

需强调：该产品适用于低速重载、摆动频繁、难以加油的工况，而非高速轻载场景。若线速度超过1.5 m/s，摩擦热积聚将加速石墨氧化，导致润滑失效。此外，安装过盈量应控制在0.03–0.06 mm，过大易引起内孔收缩超标，过小则松动发热。嘉兴固润 提供定制化公差带选型指导，并配套专用安装工具，确保装配精度。

四、 材料选型与工况适配策略

不同铜合金基体对应不同应用场景：

• 高力黄铜基：强度高、成本低，适用于工程机械铰接点、注塑机模板导套等一般重载场合；

• 铝青铜基：耐蚀性好、抗冲击，适用于船舶舵系、海水泵轴套等海洋环境；

• 锡青铜基：顺应性佳、嵌藏性强，适用于精密机床主轴、液压阀芯等对中要求高的部位。

润滑剂配方亦需匹配工况：标准石墨适用于常温大气环境；添加MoS₂可提升极压性能；掺入PTFE可降低启动摩擦；银基润滑剂则用于高温真空场合。嘉兴固润 建立了涵盖20余种基体-润滑剂组合的材料数据库，可根据用户具体工况推荐最优配置，避免“过度设计”或“性能不足”。

五、 质量控制与国产化替代价值

高质量石墨镶嵌轴承需满足以下要求：

• 基体硬度≥HB180（高力黄铜）或HB120（锡青铜）；

• 润滑剂填充饱满度≥95%，无气孔、裂纹；

• 尺寸公差符合ISO 3547或GB/T 18324；

• 出厂前进行100%外观与尺寸检验。

长期以来，该类产品被德国GGB、日本OILES等国际品牌垄断。近年来，国内制造商通过工艺攻关已实现全面替代。嘉兴固润 作为长三角地区专业自润滑轴承供应商，其产品已通过第三方材质认证与台架测试，在多个重大工程中成功应用，性能对标进口，成本降低30%以上，交期缩短60%。

六、 总结与展望

石墨镶嵌青铜自润滑轴承是解决极端工况摩擦难题的成熟技术方案。其核心价值在于将“润滑功能”内化为材料属性，彻底摆脱对外部油路的依赖。未来，随着纳米改性石墨、梯度结构设计及智能磨损监测技术的发展，该产品将向更高PV值、更长寿命、更智能方向演进。对于设备制造商而言，深入理解其材料机理与选型逻辑，是提升产品可靠性、降低全生命周期成本的关键路径。在选择供应商时，建议优先考察其材料研发能力、过程控制水平及工程验证案例，以确保长期稳定供货与技术持续迭代。
