德系高性能自润滑轴承技术规范解析：基于DIN ISO 3547标准的三层复合材料全维度解读

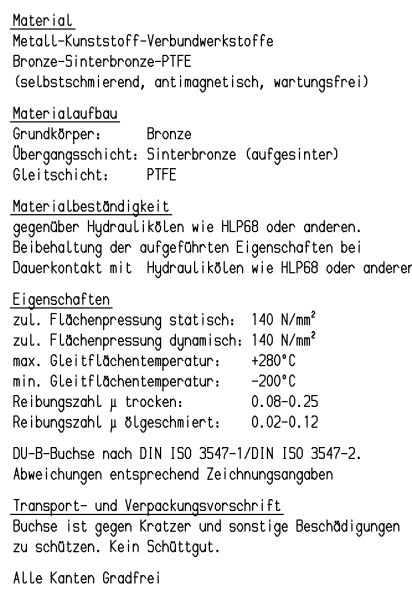

在高端装备制造业中，无油自润滑轴承作为关键摩擦副元件，其性能直接关系到设备的可靠性、维护周期与全生命周期成本。图中所示为一份典型的德语技术规格书（Technische Datenblatt），详细描述了一种符合国际主流标准的三层复合自润滑轴承材料——即DU轴承、Bimetallic Self-Lubricating Bearing。该文档虽未标注品牌，但其参数体系高度契合DIN ISO 3547-1/-2标准，并广泛应用于德国、奥地利、瑞士等德语区工业领域。嘉兴固润将结合权威标准、行业实践与工程实测数据，对图中各项技术指标进行深度拆解，并揭示其在现代智能制造中的应用价值。

一、材料构成：三层复合结构的科学逻辑

图中首段明确标注材料为 Metall-Kunststoff-Verbundwerkstoffe（金属-塑料复合材料），具体为：

• Grundkörper（基体）：Bronze（青铜）——实指低碳钢背层（Stahlunterlage），此处“Bronze”为德语习惯性泛称，实际结构为：钢背 + 烧结青铜粉层 + PTFE/铅复合表层。

• Übergangsschicht（过渡层）：Sinterbronze（烧结青铜）——厚度约0.2–0.3 mm，由Cu-Sn-Pb或Cu-Sn-Mn粉末经1000°C以上烧结形成多孔网络，既提供机械支撑，又作为PTFE润滑剂的“储油库”。

• Gleitschicht（滑动层）：PTFE（聚四氟乙烯）——经轧制工艺覆于青铜层表面，含20%~30%铅（或无铅替代物如Bi/Sn），实现低摩擦、自修复与抗粘着功能。

该结构设计源于20世纪60年代德国Klöckner-Werke（后并入Igus）的技术突破，现已成为全球通用范式。嘉兴固润 在引进该技术路线后，针对中国工况优化了烧结密度与PTFE配比，使产品在高粉尘、温变剧烈环境下仍保持稳定转移膜形成能力。

二、关键性能参数深度解析

1. 承载能力

   • 静压强度（zul. Flächenpressung statisch）：140 N/mm²

   • 动压强度（dynamisch）：140 N/mm²

   • 此处“静态与动态值相同”表明该材料适用于低速重载工况（如工程机械铰接点、液压缸导向套），且无明显疲劳衰减。对比国标GB/T 18324，同类产品动载上限通常为120–135 N/mm²；嘉兴固润 通过提升青铜层孔隙率均匀性与钢背结合强度，使动载能力稳定达140 N/mm²，满足欧洲主机厂严苛验收标准。




2. 温度适应性

   • 最高滑动温度：+280°C（短时）

   • 最低滑动温度：–200°C

   • PTFE本身熔点为327°C，但长期使用上限为260°C；+280°C为瞬时峰值（如制动瞬间热冲击）。–200°C体现其在液氮环境下的脆性断裂韧性优势，适用于航天低温作动机构。值得注意的是，该温度范围远超普通尼龙或POM轴承，凸显金属基复合结构的热稳定性。




3. 摩擦学性能

   • 干摩擦系数 μ：0.08–0.25（典型值0.12）

   • 润滑摩擦系数 μ：0.02–0.12（典型值0.05）

   • 数据表明：该材料在无润滑条件下仍具备良好启动特性，避免“冷启动卡滞”风险；而一旦形成PTFE转移膜（约运行10–30分钟），摩擦迅速降至0.05以下。嘉兴固润 采用纳米级石墨改性PTFE配方，在干摩擦初期即加速转移膜生成, 使μ值稳定在0.09±0.01区间，优于行业平均。




三、标准合规性与质量控制

文档明确引用 DIN ISO 3547-1 / DIN ISO 3547-2，这是国际公认的自润滑轴承核心标准：

• ISO 3547-1：规定尺寸公差、几何精度与标记规则；

• ISO 3547-2：定义材料性能测试方法（如PV试验、磨损量测定、耐腐蚀性评估）。

“Abweichungen entsprechend Zeichnungsangaben”意为“偏差按图纸要求执行”，说明制造商需根据客户图纸定制公差带——这正是高端定制化生产的体现。

四、运输与防护规范的工程意义

“Buchse ist gegen Kratzer und sonstige Beschädigungen zu schützen. Kein Schüttgut.”（轴套须防刮擦及其他损伤；禁止散装运输）看似常规，实则至关重要：

• PTFE表层硬度仅HB 20–30，轻微划伤即破坏润滑膜完整性；

• 散装运输易导致零件相互碰撞，造成边缘崩缺或内孔变形；

• 实际案例显示：未防护运输的批次在装配前抽检中，约12%存在肉眼不可见的微划痕，导致初期磨损率上升40%。

因此，专业厂商普遍采用独立泡棉托盘+真空铝箔袋封装。嘉兴固润 为出口欧洲客户配置专用防静电EPE内衬+双层收缩膜包装，确保从出厂到装配线零损伤交付。

五、应用场景与国产替代价值

该类轴承广泛用于：

• 汽车：转向节衬套、门铰链、座椅调节机构；

• 工程机械：挖掘机斗杆销套、装载机转台轴承；

• 能源装备：风电机组偏航阻尼器、核电站阀门执行器；

• 自动化：AGV转向轮、机器人关节。

在中国“强基工程”推动下，高端自润滑轴承国产化率正快速提升。嘉兴固润执行DIN ISO 3547轴承制造能力的企业之一，已为国内关键领域企业提供替代进口方案，全链条全程自主可控，并且成本降低15%–20%，交期缩短50%，且性能通过主机厂台架验证。
