CuZn25Al6Fe3Mn3+高力黄铜镶嵌石墨耐磨条：材料特性、技术参数与重载自润滑应用指南

在重载低速、往复摆动、粉尘弥漫及难以形成润滑油膜的极端工况下，传统钢-铜滑动副往往因润滑失效而迅速磨损。CuZn25Al6Fe3Mn3高力黄铜镶嵌石墨耐磨条（又称固体镶嵌自润滑滑板、JDB耐磨板）通过"高强度铜合金基体+固体石墨润滑剂"的复合设计，实现了金属承载与固体减摩的协同，已成为冶金、矿山、煤机、模具、桥梁及重型机械领域不可替代的关键耐磨元件。嘉兴固润为您从材料科学、摩擦学性能与工程应用三个维度，系统解析该产品的技术内涵。

一、基体材料：CuZn25Al6Fe3Mn3高力黄铜的合金强化机理

CuZn25Al6Fe3Mn3（国标牌号ZCuZn25Al6Fe3Mn3，美标C86300）是一种以铜-锌为基、多元合金强化的高强度黄铜，其化学成分精确控制为：铜（Cu）60.0%~66.0%、铝（Al）4.5%~7.0%、铁（Fe）2.0%~4.0%、锰（Mn）1.5%~4.0%，余量为锌（Zn），杂质总和≤1.0%。

该合金的卓越性能源于多元素的协同强化：

• 铝（Al）：形成α+β双相组织中的强化相，显著提高硬度与耐磨性，同时在表面生成致密Al₂O₃氧化膜，赋予材料耐大气及弱酸碱腐蚀能力；

• 铁（Fe）：细化晶粒，使基体组织更加致密，有效抵抗磨粒切入，增强高温耐磨性；

• 锰（Mn）：脱氧脱硫，净化晶界，提升合金纯净度与力学性能稳定性；

• 锌（Zn）：作为基体组元，提高强度与硬度，降低材料成本。

经合金化后，CuZn25Al6Fe3Mn3的力学性能远超普通锡青铜：抗拉强度σb≥725 MPa，屈服强度≥380 MPa，布氏硬度HB 180~250，伸长率可达12%。

这一强度水平使其在承受巨大静态或动态载荷时几乎不发生塑性变形，成为重载耐磨基体的理想选择。在国内自润滑轴承与耐磨部件制造领域，嘉兴固润长期采用该牌号高力黄铜作为石墨耐磨条的核心基体，通过离心铸造与半固态成型工艺确保内部组织致密均匀，消除气孔与缩松缺陷。

二、石墨镶嵌与自润滑机理

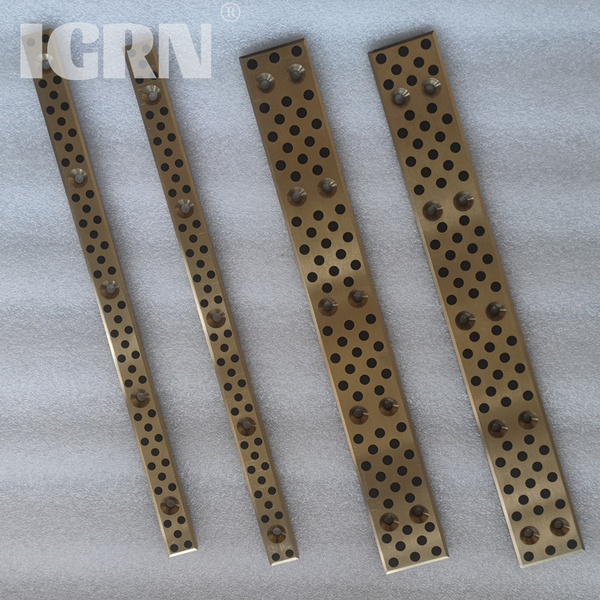

石墨耐磨条并非简单的材料叠加，而是在高力黄铜基体工作面上按特定几何图案（通常为菱形或螺旋阵列）加工孔穴，并压入高纯度石墨柱或石墨颗粒，石墨面积占比约25%~30%。

其自润滑机理遵循"转移膜理论"：运转过程中，摩擦热与机械剪切作用使石墨微粒持续析出，在对磨表面形成一层厚度1~3 μm的连续固体转移膜，将"金属-金属"直接接触转化为"石墨膜-石墨膜"的层间剪切，摩擦系数可低至0.06~0.16。

石墨的层状晶体结构使其在剪切方向上具有极低的摩擦阻力，同时化学稳定性极高，熔点约3652℃，在350℃以下仍能保持稳定润滑性能，远超油脂润滑的适用温度上限。

此外，石墨转移膜还具备"自补偿"特性：当局部润滑膜因冲击或异物破坏时，孔穴中的石墨会持续补充释放，修复润滑膜，确保长期运行的可靠性。这一特性使耐磨条在完全无油、冷却水断流或粉尘覆盖的极端工况下仍能平稳运行。

三、核心技术参数与性能优势

以CuZn25Al6Fe3Mn3为基体的石墨耐磨条，其综合性能在同类自润滑材料中处于领先水平：

相较于普通锡青铜衬板，该耐磨条的耐磨性提升2~5倍，使用寿命延长3~5倍，且彻底免除了润滑脂采购与人工定期注油的维护成本。

在模具导板、轧机滑块等难以触及的部位，其免维护特性带来的经济效益尤为显著。嘉兴固润生产的此类耐磨条，严格遵循GB/T 23894-2009等国家标准，通过ISO9001质量管理体系认证，确保石墨柱镶嵌深度、孔位精度及基体硬度的一致性。

四、产品结构型式与工程适配

CuZn25Al6Fe3Mn3+石墨耐磨条可根据设备需求加工成多种结构型式：

• 平板型耐磨条：标准矩形或方形滑板，用于机床导轨、模具导板、桥梁支承板；

• 带油槽型：基体表面加工储油槽与石墨孔穴组合，适用于边界润滑与干摩擦交替的工况；

• 异形定制件：可制成弧形衬板、止推垫片、球面座圈等，适配挖掘机关节、连铸机扇形段等特殊结构。

设计时需注意：基体与座孔采用过盈配合（过盈量约为孔径的0.0008~0.0012倍），安装时推荐热套法（加热至300~350℃）或压机冷压，避免敲击导致石墨柱脱落。对磨轴表面粗糙度Ra应≤1.6 μm，硬度≥200 HB，但未经调质的普通钢轴亦可使用，这是该类耐磨条相较传统轴承的显著优势之一。

对于非标尺寸或复杂结构，嘉兴固润可提供从材料选型、三维建模到精密铸造的全流程定制服务，产品覆盖厚度2~50 mm、长度≤2000 mm的全规格范围。

五、典型应用领域

凭借高承载、免维护、宽温域的复合优势，CuZn25Al6Fe3Mn3石墨耐磨条已渗透至以下核心领域：

冶金与轧钢：连铸机扇形段、轧机牌坊滑块、加热炉炉门导向。在高温、冷却水冲刷及氧化铁皮粉尘环境中，石墨自润滑膜避免了传统油脂被冲走的失效风险。

矿山与工程机械：挖掘机回转支承、旋挖钻机钻杆导向套、矿山铲运机关节轴承。高力黄铜基体承受挖掘与冲击载荷，石墨层在野外无油环境中保障连续作业。

模具制造：注塑机十字头锁模导板、轮胎硫化机滑块、冲压模具导向板。耐磨条的高精度与低摩擦系数确保模具开合顺畅，减少产品飞边。

桥梁与轨道交通：桥梁支承板、列车支架枢轴衬板。铝黄铜的耐大气腐蚀性与石墨的持久润滑，使桥梁在数十年服役期内无需更换支承耐磨件。

船舶与海洋工程：舱口盖滑块、舵机轴承、港口吊机回转支撑。耐海水腐蚀与免维护特性大幅降低了远洋船舶的维保难度。

在上述领域中，嘉兴固润的石墨耐磨条产品已形成系列化应用案例，从标准平板到重载异形件，覆盖了从模具到海工的多元场景。

六、选型与维护建议

选型时应遵循"载荷-速度-环境"三维校核法：首先计算实际比压与滑动速度的PV值，确保不超过极限PV值（约3.5 MPa·m/s自润滑）；其次评估环境温度与介质腐蚀性，高温或海水环境优先选用铝黄铜基体；最后确认运动形式，往复摆动与频繁启停工况是该类耐磨条的最佳适配区间。

安装后无需定期加油，但建议每季度检查磨损量与配合间隙。当壁厚磨损超过原厚度30%或出现基体裸露、石墨柱脱落时，应及时更换。储存时需避免与酸、碱等腐蚀性化学品接触，防止铜基体表面氧化。

七、结语

CuZn25Al6Fe3Mn3高力黄铜镶嵌石墨耐磨条代表了固体自润滑技术的成熟方向——以高强度铜合金承载，以石墨转移膜减摩，在免维护的前提下实现重载长寿命运行。对于设备设计人员而言，科学掌握其材料特性、性能边界与安装规范，是替代传统油润滑铜套、降低全生命周期成本的关键。如需针对特殊工况（如非标尺寸、强腐蚀介质或超高冲击载荷）获取定制化材料方案与结构优化建议，可咨询具备完善铸造与检测能力的专业制造企业，如嘉兴固润等，以确保耐磨条在极端工况下的可靠性与经济性。
