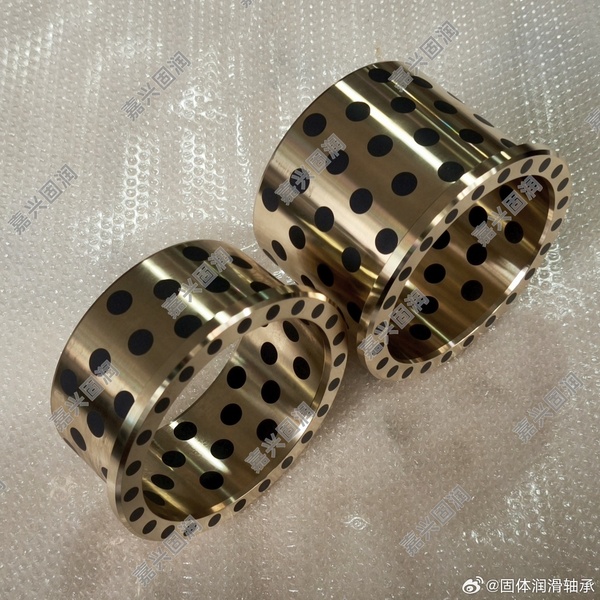

高力黄铜基体+固体石墨镶嵌自润滑轴套（石墨铜套）深度解析发表时间：2026-07-01 07:30
导语： 在矿山机械、冶金设备和重型工程机械的关节部位，轴承不仅要承受数百吨的冲击载荷，还要在粉尘弥漫、高温炙烤的恶劣环境中长期运转。传统含油轴承和滚动轴承往往在这样的工况下迅速失效，而高力黄铜基体固体石墨镶嵌自润滑轴套——业内简称JDB-1石墨铜套或高力黄铜石墨铜套——凭借其整体铜合金基体的高强度、高韧性和石墨镶嵌的自润滑能力，成为低速重载免维护领域的核心解决方案。本文从基体材质、石墨润滑机理、性能边界及典型工程应用等维度，系统解析这一工业基础件的技术本质。 一、基体材质：ZCuZn25Al6Fe3Mn3高力黄铜的性能密码 高力黄铜基体固体石墨镶嵌自润滑轴套的核心竞争力首先来自其基体材质——ZCuZn25Al6Fe3Mn3，这是一种通过多元合金化强化的高性能铜锌合金。其化学成分中铜含量约60%至66%，锌约22%至28%，铝5.0%至7.5%，锰2.5%至5.0%，铁2.0%至4.0%，镍0.2%至0.5%。铝、铁、锰三种元素的协同加入，在铜基体中形成了弥散分布的强化相，显著提升了合金的力学性能。 从力学性能看，ZCuZn25Al6Fe3Mn3高力黄铜的抗拉强度可达725MPa以上，部分优质铸件甚至突破750MPa；屈服强度不低于380MPa，优质产品可达450MPa以上；硬度HB180至250，通过热处理或变质处理可进一步提升至HB210至245；延伸率不低于10%，确保了材料在冲击载荷下的韧性。这些指标远超普通锡青铜（抗拉强度250至350MPa）和常规黄铜，使高力黄铜成为重载工况的首选基体材质。 与铝青铜相比，高力黄铜的铸造性能更优，流动性好、充型能力强，适合生产形状复杂的轴套、滑块和蜗轮。与锡青铜相比，高力黄铜的成本仅为其30%至40%，性价比极高。其短板在于耐腐蚀性和耐高温性相对一般，在强酸碱环境或300℃以上高温中可能出现脱锌腐蚀或热软化，因此需根据工况合理选型。 在铸造工艺上，高力黄铜适用于离心铸造、连续铸造和砂型铸造，热加工温度应高于700℃以避免中温脆性。优质铸件需严格控制铝、铁、锰的含量比例，并通过除气精炼和变质处理减少缩松和气孔缺陷。以嘉兴固润的生产实践为例，其高力黄铜基体采用光谱仪逐炉检测化学成分，配合旋转除气装置将氢含量控制在0.15ml/100g以下，确保铸件内部组织致密均匀，为后续石墨镶嵌和长期服役奠定质量基础。 二、石墨镶嵌与自润滑机理：固体转移膜的动态演化 高力黄铜基体固体石墨镶嵌自润滑轴套的自润滑性能核心在于石墨的镶嵌工艺和摩擦学机理。石墨呈层状六方晶体结构，层间以微弱的范德华力结合，剪切强度极低，摩擦系数可低至0.05至0.15。在摩擦过程中，石墨在剪切应力作用下向对磨轴表面转移，形成一层稳定的固体润滑膜，将金属间的直接接触转化为石墨层间的滑移，从而实现低摩擦、耐磨损的运转。 镶嵌工艺是决定润滑效果的关键。通常在轴套内孔或工作面上按一定规律加工出孔穴，孔径3至10毫米，深度为孔径的1.5至2.5倍，孔间距根据载荷分布优化设计。孔穴面积约占整个摩擦面的25%至30%，在运动方向上形成重叠排列，确保轴承在任意运动方向上均能获得有效润滑。高纯鳞片状石墨（固定碳含量≥98%）以过盈配合压入孔穴，过盈量为孔径的1%至3%，确保在高压下不松动、不脱落。 石墨润滑的失效过程可分为三个阶段。跑合阶段是初始运行期，石墨逐渐向轴表面转移，摩擦系数从较高值下降至稳定低值。稳定磨损阶段是主要工作寿命期，石墨持续补充，磨损率保持恒定。失效阶段发生在石墨储备耗尽后，摩擦系数急剧上升，基体直接与轴接触，产生粘着磨损。这种可预见的失效模式为设备维护提供了明确的更换信号。 与PTFE基自润滑材料相比，石墨的优势在于耐高温（可达400℃以上）、耐化学腐蚀和抗辐射，在高温干摩擦环境下润滑性能稳定。其缺点是在真空或惰性气体环境中润滑性能下降，因为石墨的润滑依赖于表面吸附的水分子或氧气分子。因此，石墨基高力黄铜铜套特别适合冶金连铸、高温模具等无油高温场景。 三、性能边界：承载、速度与温度的工程极限 高力黄铜基体固体石墨镶嵌自润滑轴套的技术参数界定了其适用的工况边界。 承载能力方面，极限动载荷通常为100N/mm²（即100MPa），静态承载可达150MPa。这一数值意味着每平方厘米的轴承面积可承受一吨的压力，足以胜任矿山破碎机、冶金轧机等极端重载场合。实际设计时，建议将工作载荷控制在极限值的50%至70%，以预留安全余量。 速度方面，干摩擦条件下的最高滑动速度为0.4m/s，油润滑条件下可达5m/s。高力黄铜石墨铜套设计用于低速重载工况，速度过高会导致摩擦热积累，加速石墨消耗和基体磨损。 PV值方面，干摩擦工况下的许用PV值通常在2.0至3.0MPa·m/s之间。如果工况的PV值超限，必须考虑增大轴承尺寸或改变润滑剂配方。以嘉兴固润的技术数据为例，其高力黄铜基石墨铜套在PV值2.5MPa·m/s的典型工况下，稳定寿命可达8000至10000小时。 温度范围方面，常规型号可长期工作在负40℃至280℃环境，特殊配方可达400℃以上。高温端受限于石墨的氧化和基体的热软化，低温端受限于润滑膜的脆化。 摩擦系数方面，稳定运行后为0.04至0.16，具体数值取决于载荷、速度和润滑状态。对磨轴的硬度建议不低于HRC45，表面粗糙度Ra控制在0.4至0.8μm之间，以确保石墨转移膜的有效形成。 四、典型应用场景与工程实践 高力黄铜基体固体石墨镶嵌自润滑轴套凭借其高承载、耐高温、抗冲击和免维护的综合优势，已广泛应用于以下领域。 在冶金机械中，连铸机二冷段是典型的湿热重载工况，辐射热与冷却水交替作用，普通脂润滑轴承半个月即卡死。采用高力黄铜基石墨铜套后，石墨润滑膜能够持续再生，有效减少设备磨损，将换装周期延长至2至3倍。在轧钢设备中，作为轧辊轴套，能够承受数百吨轧制力的同时保持稳定运行。 在矿山机械中，破碎机、球磨机、采煤机铰接轴套、输送机重载轴套等设备面临低速重载、冲击载荷大、粉尘浓度高的极端工况。真实行业案例显示，在采煤机铰接轴套中采用镶嵌自润滑石墨铜套后，有效解决了锥轴抱死问题，改善了锥轴的润滑效果，设备寿命从传统方案下的3个月延长至6至8个月。 在工程机械中，挖掘机、矿山铲运机、旋挖钻机、混凝土泵车、卷扬机、港口吊机等设备的关节部位，在承载100N/mm²巨大压力的同时，还能有效抗冲击，展现出无与伦比的综合性能。高力黄铜基石墨铜套在这些部位实现了真正的免维护运行，显著降低了设备的停机维护时间和综合运营成本。 在水利机械中，弧形闸门支铰承受数千吨水推力且常年泡水，采用高力黄铜基石墨铜套后实现了平稳启闭与终身免维护。在船舶与海洋工程中，舵机、阀门部件等耐盐雾腐蚀和海水侵蚀的部位，高力黄铜的耐化学腐蚀性配合石墨的自润滑性，展现出优异的长期可靠性。 以嘉兴固润的工程案例为例，其为某大型冶金企业配套的高力黄铜基石墨铜套，用于轧机压下螺母部位，承受约120MPa的静载和频繁冲击载荷。在每月补充一次锂基润滑脂的维护条件下，衬套寿命超过18个月，较传统铝青铜螺母延长3倍。另一案例是为某港口门座起重机配套的关节销轴衬套，在海水盐雾和重载交替作用下，实现了两年仅加油4次的低维护运行。 五、选型要点与维护策略 选型高力黄铜基体固体石墨镶嵌自润滑轴套时，需重点关注以下几点。 明确工况优先级。如果追求性价比、重载工况，优先选高力黄铜基体；如果要求高耐磨、不伤对偶轴，选锡青铜基体；如果高温高载、强腐蚀环境，选铝青铜基体；如果紧急润滑、减振保护，选铅青铜基体。 校核PV值留足余量。高力黄铜基石墨铜套的许用PV值约2.0至3.0MPa·m/s，实际设计建议控制在2.0以下，以延长石墨储备的消耗周期。 关注轴的质量。对磨轴硬度不低于HRC45，表面粗糙度Ra0.4至0.8μm，圆度和圆柱度严格控制。轴太软会快速磨损，太光滑不利于转移膜形成，太粗糙则加速石墨消耗。 注意安装方式。采用过盈配合压入轴承座，过盈量一般为外径的0.05%至0.1%，使用专用芯轴和液压机，严禁直接敲击。安装前在石墨表面涂抹少量润滑脂，可减少跑合期磨损。 定期维护延长寿命。虽然设计用于自润滑，但在有条件的情况下定期补充润滑脂，可显著延长使用寿命。加油周期约为轴承寿命的一半，通过定期维护理论上可实现无限寿命。 六、结语 高力黄铜基体固体石墨镶嵌自润滑轴套是材料科学与摩擦学技术的完美结合。ZCuZn25Al6Fe3Mn3高力黄铜以其725MPa以上的抗拉强度、HB180至250的硬度和优异的铸造性能，为石墨镶嵌提供了坚实的承载平台；石墨的层状晶体结构和转移膜机理，则在重载低速工况下实现了稳定的自润滑运转。 从冶金连铸到矿山破碎，从工程机械到水利闸门，这种看似简单的铜套正在全球数以千万计的重型设备中默默运转。对于追求设备可靠性、降低维护成本和延长使用寿命的工程师而言，深入理解高力黄铜基体固体石墨镶嵌自润滑轴套的材料性能、润滑机理和选型要点，是实现精准设计的基础。 选择嘉兴固润这类具备全生命周期技术支持的供应商，不仅能确保产品的成分达标和性能稳定，还能在极端工况匹配、非标尺寸定制和寿命优化方面获得从材料到成品的一站式服务。在工业装备向大型化、高载荷、高可靠性方向发展的今天，高力黄铜基体固体石墨镶嵌自润滑轴套正以其卓越的性价比和可靠的免维护性能，成为重型机械轴承领域的首选方案。 |
