氟塑料金属衬套与石墨铜套性能对比及选型建议

前言

氟塑料金属衬套（行业 SF-1 钢背 PTFE 三层复合衬套）与石墨镶嵌铜套是工业应用最主流两类自润滑滑动轴承，二者均实现免维护运行，但材质结构、力学极限、耐温防腐、适配工况差异巨大，选型失误极易出现磨损过快、抱轴、变形失效等问题。嘉兴固润同时量产两种系列自润滑衬套，依托多年工况配套经验，可根据设备载荷、速度、环境给出精准匹配方案。下文从结构原理、核心参数、优缺点、适用场景全方位对比，并整理标准化选型逻辑，方便机械设计、采购人员快速区分选用。

一、两种产品基础结构与润滑原理对比

1. 氟塑料金属衬套（三层复合衬套）

整体一体化轧制复合板材卷制而成，三层分层各司其职：外层 SPCC/SUS304 金属背做承载骨架，中间多孔烧结青铜层导热锁合，内壁 0.01~0.03mm 改性 PTFE 氟塑料润滑涂层。

润滑原理：运转时 PTFE 向轴面转移形成超薄固体润滑膜，全程隔离金属直接接触；青铜孔隙可储存微量油脂，干、少油工况均可稳定运行，润滑层依附基材表面，无固体块状润滑介质。

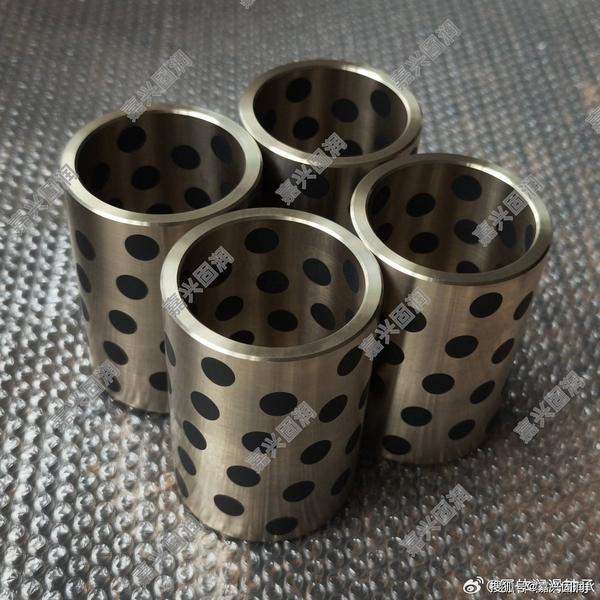

2. 镶嵌石墨铜套

整体铸造铜合金基体（锡青铜 / 高力黄铜 / 铝青铜），工作面均匀镶嵌高纯石墨柱、石墨块，石墨镶嵌面积占比 20%~30%，一体机加工成型，无分层复合结构。

润滑原理：摩擦产生热量促使铜基内部石墨持续析出，在摩擦副形成石墨固体润滑层；基体为整块铜合金，强度、抗冲击、抗挤压性能依托铜合金本体实现。

二、核心性能参数横向对照表

三、分维度优缺点详细拆解

（一）氟塑料金属衬套优势

1. 摩擦系数更低，静音运行

2. PTFE 涂层润滑性能远超石墨，低速无爬行抖动，微型电机、精密仪器、办公设备优先选用，长期运行不会产生金属刺耳异响。

3. 轻量化薄壁，适配狭小空间

4. 板材厚度薄，整机结构可小型化，自动化滑轨、微型电磁阀、小型传动机构安装空间有限时首选。嘉兴固润常备 3~50mm 全规格 SF1 标准衬套，微型尺寸现货充足。

5. 耐腐蚀、耐介质能力突出

6. PTFE 化学惰性极强，淡水、海水、弱酸弱碱、清洗液环境不会腐蚀，食品、医疗、海洋小型设备适配性远优于石墨铜套。不锈钢基材款可长期盐雾环境使用。

7. 对配对轴保护性强

8. 摩擦副为塑料对金属，不会刮伤调质轴、铝合金轴，无需对轴做高频淬火硬化，降低轴加工成本。

9. 高速适配性更好

10. 干态最高线速度 2.5m，补油后可达 5m，连续匀速旋转设备使用寿命更长。

氟塑料金属衬套短板

1. 耐高温上限偏低，超过 280℃PTFE 涂层软化失效，冶金高温工况无法使用；

2. 抗剧烈冲击、抗偏载能力弱，强交变冲击下表层易起皮脱落；

3. 超大规格（内径 100mm 以上）无法量产，大重型设备无适配型号；

4. 涂层磨损后无二次长效润滑，润滑层消耗后磨损速度急剧上升。

（二）镶嵌石墨铜套优势

1. 耐高温性能顶尖

2. 可长期 400℃左右高温稳定运行，冶金、热处理设备、热锻机械唯一自润滑衬套选择。

3. 整体铜合金基体，抗冲击重载

4. 一体铸件无分层风险，闸门支铰、挖掘机铰接、重型压机、矿山设备长期冲击、偏载工况不易变形开裂，静载稳定性更强。

5. 大尺寸、异形件定制灵活

6. 铸造工艺不受板材宽度限制，内径数百毫米大型水利轴承、带法兰、对半轴瓦均可一体铸造成型。嘉兴固润可承接各类非标重载石墨铜套来图铸造加工。

7. 润滑持久，使用寿命长

8. 石墨镶嵌在基体内部，表层磨损后内部石墨持续析出，长效免维护，50 年低频摆动水工设备适配性极佳。

9. 粉尘砂石恶劣工况稳定

10. 铜基体硬度高，泥沙杂质不易产生大面积划伤，露天矿山、水泥机械优势明显。

石墨铜套短板

1. 摩擦系数更高，高速运行温升大，线速度超过 1m/s 磨损加剧；

2. 防腐能力一般，长期浸水、海水环境易氧化生锈；

3. 同等内径壁厚更大，小型精密设备占用空间过多；

4. 易磨损未硬化的软质轴件，配套轴需要调质淬火处理。

四、分行业标准化选型建议

场景 1：小型精密自动化、微型机电、办公设备

设备特征：轻载、连续旋转、空间狭小、低噪音要求、清洁无油污

优先选：氟塑料金属衬套 SF-1

典型设备：打印机、微型气缸、小型减速电机、美容医疗器械、小型输送滑轨。嘉兴固润大量配套自动化厂商标准 SF1 衬套，批量供货交期稳定。

场景 2：水工机械、重型工程机械、矿山、注塑模具

设备特征：超大载荷、低频摆动、瞬时冲击、露天粉尘、长期免维护、大尺寸需求

优先选：镶嵌石墨铜套（高力黄铜材质）

典型设备：弧形闸门支铰、挖掘机斗轴、推焦机、重型模具导套、港口重载滚轮。

场景 3：食品、化工、海水、潮湿腐蚀环境

设备特征：接触清洗溶剂、长期浸水、盐雾、要求无腐蚀无污染

优先选：不锈钢基底氟塑料金属衬套

石墨铜套遇水易氧化生锈，无法长期水下稳定运行。

场景 4：冶金、热处理、高温加热设备

设备特征：环境温度 300℃以上、低速重载、无法加注油脂

优先选：镶嵌石墨铜套

氟塑料涂层高温软化失效，完全不适用高温工况。

场景 5：连续中高速旋转、少油边界润滑工况

设备特征：持续匀速运转、可少量补润滑脂、中等载荷

优先选：氟塑料金属衬套

更高允许线速度，PV 极限更高，温升控制更优。

场景 6：间断轻载、狭小安装空间、微型阀门

优先选：氟塑料金属衬套直柱 / 带肩款

薄壁结构大幅简化整机结构设计。

场景 7：大尺寸重载、对半轴瓦、异形法兰轴承

优先选：定制铸造石墨铜套

卷制复合衬套无法制作超大规格异形件，铸造铜合金无尺寸限制。

五、选型核心判定五步法则（工程实操标准）

1. 看温度：长期工作＞280℃ → 直接选用石墨铜套；常温 / 低温腐蚀环境选氟塑料衬套；

2. 看载荷与冲击：频繁冲击、静载＞100MPa、大尺寸重载 → 石墨铜套；轻中载无剧烈冲击选氟塑料衬套；

3. 看滑动速度：持续线速度＞1m/s → 氟塑料金属衬套；仅低速摆动、线速度低于 0.5m/s 二者均可；

4. 看使用环境：海水、酸碱、食品洁净场景选氟塑料衬套；粉尘、高温干燥矿山工况选石墨铜套；

5. 看安装空间：空间极小微型机构选薄壁氟塑料衬套；无尺寸限制重型设备选石墨铜套。

六、总结与配套服务说明

两种自润滑衬套不存在绝对优劣，完全依靠设备工况匹配：氟塑料金属衬套主打微型、轻中载、高速、耐腐蚀、静音紧凑场景；镶嵌石墨铜套主打重载、冲击、高温、大尺寸、粉尘露天重型装备。

很多设备工况介于两者之间，可联系厂家做 PV 载荷校核优化选型。嘉兴固润具备完整工况测试能力，可根据设备实际载荷、速度、温度出具选型方案，同时现货供应标准 SF1 复合衬套、批量铸造各规格石墨铜套，兼顾标准件现货与非标定制需求，一站式解决各类设备自润滑耐磨配套问题。
