SF-2WC系列边界润滑止推垫片标准规格表

发表时间：2026-05-02 21:08


一、产品概述

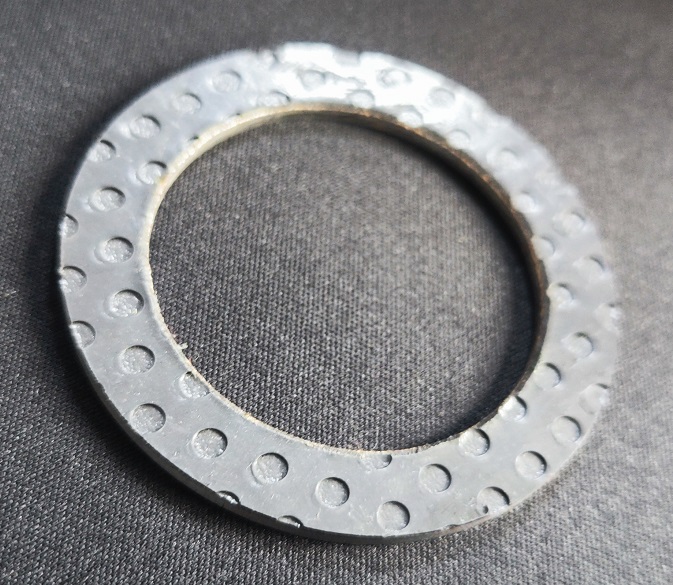

SF-2WC系列是边界润滑型自润滑止推垫片，属于多层复合滑动轴承配件。产品结构为：碳钢基体+中间烧结球形青铜粉层+表层改性POM聚甲醛润滑层，盘面预制标准储油凹坑。该垫片主打低速、中重载、边界润滑、补油困难、间歇运转工况，无需持续供油，适配自动化设备、冶金工装、液压机构、通用机械端面止推耐磨场景，可替代传统铜垫片、青铜止推垫片，大幅降低设备运维成本。
相比纯铜垫片，SF-2WC边界润滑垫片摩擦系数更低、耐磨损、不易拉伤、静音稳定，具备优秀的抗压扁能力与抗咬合性能，是工业通用标准止推耐磨配件。

二、核心材质与技术参数

项目
技术参数
结构材质
钢板基体+烧结青铜层+改性POM润滑表层
最大静态承载压力
140 N/mm²
最大动态滑动速度
≤5.0 m/s
适用温度范围
-40℃ ～ +130℃
干摩擦系数
0.08～0.18
润滑方式
边界润滑、微量油脂润滑、间断润滑、准无油运行
产品特性
耐磨防拉伤、抗压不变形、自带储油坑、免频繁维护

三、尺寸公差标准（行业通用出厂公差）

SF-2WC止推垫片全部为公制标准尺寸，适配国标轴系配合，公差统一规范：

  • 内径d：+0.25 / -0.25 mm

  • 外径D：±0.125 mm

  • 厚度T：0.05mm负公差（超薄平整度高）

  • 安装限位高度H：±0.2mm

四、SF-2WC标准规格总表（全系列常用型号）

型号命名规则：SF-2WC+轴径，例：SF-2WC12 适配12mm传动轴
型号
适配轴径 d(mm)
垫片外径 D(mm)
垫片厚度 T(mm)
SF-2WC06
6
12
1.0
SF-2WC08
8
16
1.0
SF-2WC10
10
20
1.0
SF-2WC12
12
24
1.5
SF-2WC14
14
28
1.5
SF-2WC16
16
32
1.5
SF-2WC18
18
32
1.5
SF-2WC20
20
36
1.5
SF-2WC22
22
38
2.0
SF-2WC24
24
42
2.0
SF-2WC25
25
42
2.0
SF-2WC30
30
50
2.0
SF-2WC35
35
60
2.0
SF-2WC40
40
68
2.5
SF-2WC45
45
75
2.5
SF-2WC50
50
85
2.5

五、产品优势

1. 边界润滑适配性强：盘面均匀分布储油凹坑，可储存微量润滑油脂，在供油不足、间断润滑、无法人工补油的工况下持续形成边界润滑膜，杜绝端面干磨抱死。
2. 耐磨抗拉伤：表层改性POM材质摩擦系数极低，配合中间青铜导热层，散热快、耐高温，有效防止止推端面拉伤、起毛、咬合失效。
3. 高强度不变形：碳钢基体刚性强，静态承压可达140N/mm²，重载工况不易压扁、塌陷，平整度高，保障设备端面间隙稳定。
4. 低维护高性价比：无需频繁加注润滑脂，使用寿命是普通钢制垫片、平铜垫片的2–3倍，大幅降低设备停机维保频次与配件更换成本。

六、适用工况与应用场景

SF-2WC止推垫片专用于各类轴向端面止推、低速摇摆、往复滑动、间断运转设备，适配润滑条件差、防尘差、易缺油的工业场景：自动化设备铰链、液压油缸端面、机床滑动底座、轻型冶金导卫机构、输送辊道端面止推、纺织机械、包装机械、模具导向止推结构。

七、选型注意事项

1. 仅适用于低速端面滑动/摇摆，不适合高速连续旋转工况；高速场景建议选用专用高速止推轴承。
2. 适配微量边界润滑，最佳工况为定期少量补油，完全无油干磨会小幅缩短使用寿命。
3. 安装端面需保证平整、无毛刺、无凸起杂质，避免垫片受力不均变形破损。
4. 耐温上限130℃，严禁长期超温运行，防止表层POM润滑层老化失效。
